高低溫沖擊試驗箱制冷系統設計特點
來源：林頻儀器 時間：2019-09-16 11:41摘要：高低溫沖擊試驗箱是這種出示高溫、超低溫的環境設備,適用于設備、電子器件、電焊工等行業的某些商品開展高溫、超低溫自然環境的功能測試、刷選或考評試驗...

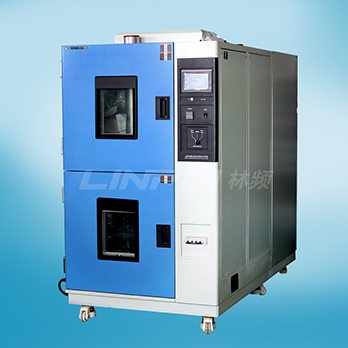

高低溫沖擊試驗箱是這種出示高溫、超低溫的環境設備,適用于設備、電子器件、電焊工等行業的某些商品開展高溫、超低溫自然環境的功能測試、刷選或考評試驗，開展高低溫沖擊試驗箱構造以及制冷機組設計構思,運用具備精餾裝置的大自然復疊式致冷呼吸系統得到冷源,應用R22/R23混和蒸汽參數,超低溫室溫可抵達-70℃,保持寬范疇的溫度全自動調整.環境試驗箱實行(GJB150.5-86)標準規范,能夠考慮溫度沖擊試驗的要求。
高低溫沖擊試驗箱挑選R404A、R23做為復疊式制冷機組的高、超低溫級循環系統冷媒,搭建高低溫沖擊試驗箱的低溫箱制冷機組,高溫箱選用電加熱器控制措施,高、低溫箱均選用PID操縱。試驗得出結論,高溫箱歷經約12.8min超過加熱溫度210℃,誤差±0.3℃。低溫箱歷經約57min可超過預冷溫度-70℃,誤差±0.5℃。沖擊試驗在-55℃~+200℃時,變換時間為5s,溫度修復時間不超5min,溫度誤差不超±0.5℃。檢測全過程中,二級制冷壓縮機進、排氣管工作壓力值平穩,表明系統軟件超過設計構思規定。
